可變圖案黃盤倒計時信號燈利用行掃描技術，突破了傳統LED信號燈的設計思路與理念，實現對組成信號燈燈盤的LED發光單元的獨立亮滅控制。用戶只需采購一種信號燈即可滿足幾乎所有路口的復雜交通控制需求，改變了傳統路口設計中投入大、一旦建成無法變更等缺點。

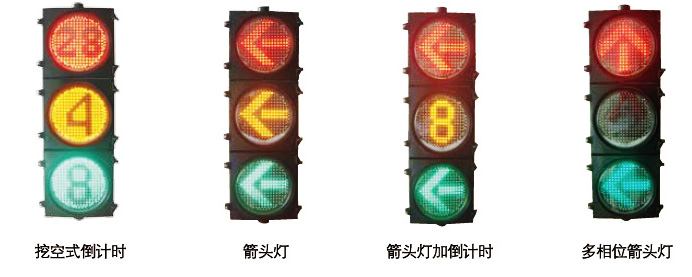

1、 顯示圖案豐富，單燈既可用作機動車滿盤燈、又可用作左轉、直行、右轉等方向指示燈。
2、切換方便，用戶既可通過信號燈內部的切換開關切換顯示方式，也可利用交通信號控制器的信號燈控制線動態切換。
3、黃燈單元嵌入紅綠倒計時顯示，多種采樣方式，全周期、脈沖采樣根據信號機自適應切換；倒計時顯示更加人性化，改變了傳統筆畫段式倒計時顯示呆板的缺點。
4、可靠性好，采用低壓掃描供電，避免了強電對LED發光管的沖擊；同時由于實現了單管亮滅控制，一個發光管的損壞不會造成整個燈盤的失效。
一、 信號燈結構
1、 信號燈的整體外形結構與普通信號燈相同，分紅、黃、綠三個發光單元。
2、 信號燈輸入線，在黃燈單元位置，接線端子安置在信號燈燈殼底部，如圖一所示，由8個或前6個接線端子組成，包括紅、黃、綠信號線、顯示方式控制線、公共線以及通訊線。控制線輸入信號均為220V市電信號。虛線框內的接線端子根據用戶特定需要引出或不引出。
控制線用于控制信號燈顯示方式，通過引入或不引入220V 市電實現顯示方式的切換
