第一章  系統功能與組成

華路德公司研制的可變車道標牌系統專門為采用高亮長壽命LED發光管，純鋁板超薄外框，具有設計新穎、外形美觀、重量輕、安裝方便等特點。標牌提供多種控制模式，具備遠程聯網控制功能。

一、功能特點

　　1、長壽命高亮發光管，各類圖案所用發光管完全獨立，避免了由于光衰不均勻造成長時間使用后亮度不均勻的現象。

　　2、發光亮度均勻，箭頭圖案采用高密度LED發光管均勻排列。

　　3、純鋁超薄外框，單塊標牌最大重量不超過22kg，帶時段顯示牌的組合標牌重量也不超過38kg，可以直接替代常規標牌。

　　4、多種控制方式，提供GPS時鐘自動控制、220V交流直接控制和遠程聯網控制等多種形式的切換控制模式。

二、系統組成

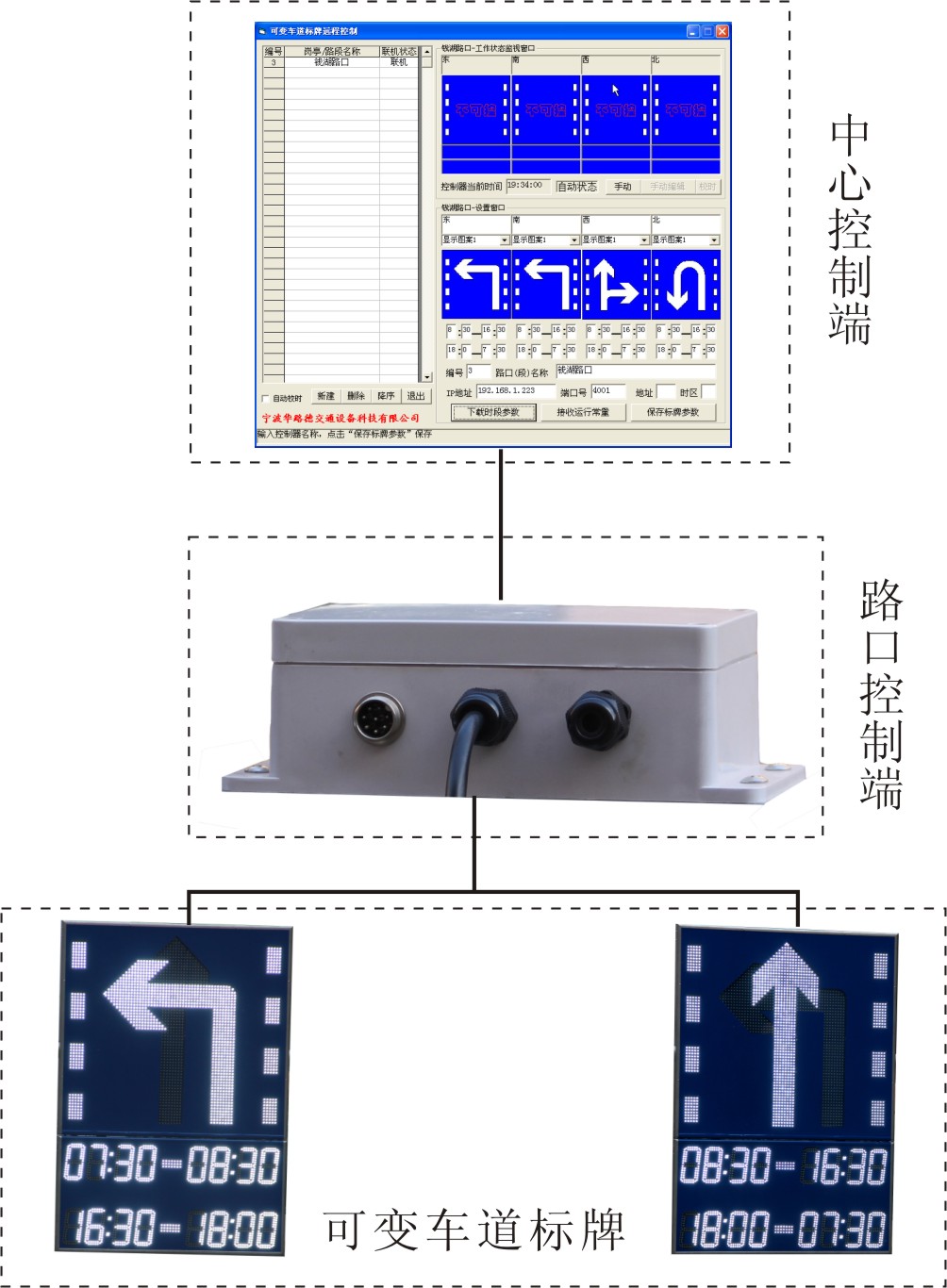

可變車道系統由如下幾個部分組成

　　1、可變車道標牌，根據用戶要求可定制不同的可變車道圖案，如直行/左轉、直行右轉/右轉等等，最多可包含3種圖案。

　　2、標牌控制器，內置GPS校時，單片機控制，通過RS485通訊接口下發與之連接的標牌的顯示命令。一個控制器最多可控制4塊標牌。

　　3、中心控制端，通過以太網對網內路口控制器進行監視、設置與控制。

二、聯機步驟

　　1、 建立光纖網，由專業工程商（如中國電信等）建立從指揮中心到信號燈路口的光纖以太網絡。若指揮中心與路口之間已經建立了電子警察圖像傳輸網絡，則完全可以利用該網絡，而不需要重復投資。

　　2、 購買并連接/以太網轉換器（以下簡稱“轉換器”），將以太網轉換器“RS485+”和“RS485-”分別接標牌控制器五芯插頭中的“TXD/A”和“RXD/B”；取以太網絡線，一頭插入轉換器RJ45接口，另一頭插入連接光端機的交換機或直接連接光端機，注意若直接插入光端機，需要注意光端機型號，可能需要交叉線；將轉換器通訊模式設置為“RS485”通訊，給轉換器通電。

　　3、 設置以太網轉換器，關鍵參數如下

　　4、 RS232通訊格式，4800bps，8位數據位、1位停止位、無校驗位。

　　5、 以太網通訊格式：TCP SERVER模式、唯一IP地址、唯一網絡端口號。注意應記錄下每個路口的IP地址和端口號，并設置入上位機軟件中。

　　6、 其他通訊格式參考不同轉換器說明書。
